ギター用ミニアンプの修理

スポンサーリンク

Marshall MS-2(ギター用ミニアンプ)の音が鳴らなくなったので修理した。音が鳴らない原因ははっきりしないが、ギターのシールドをつなぐモノラルジャックの接触不良のような気がしたので、ミニアンプのモノラルジャックを交換することにした。

Marshall MS-2

Marshall MS-2

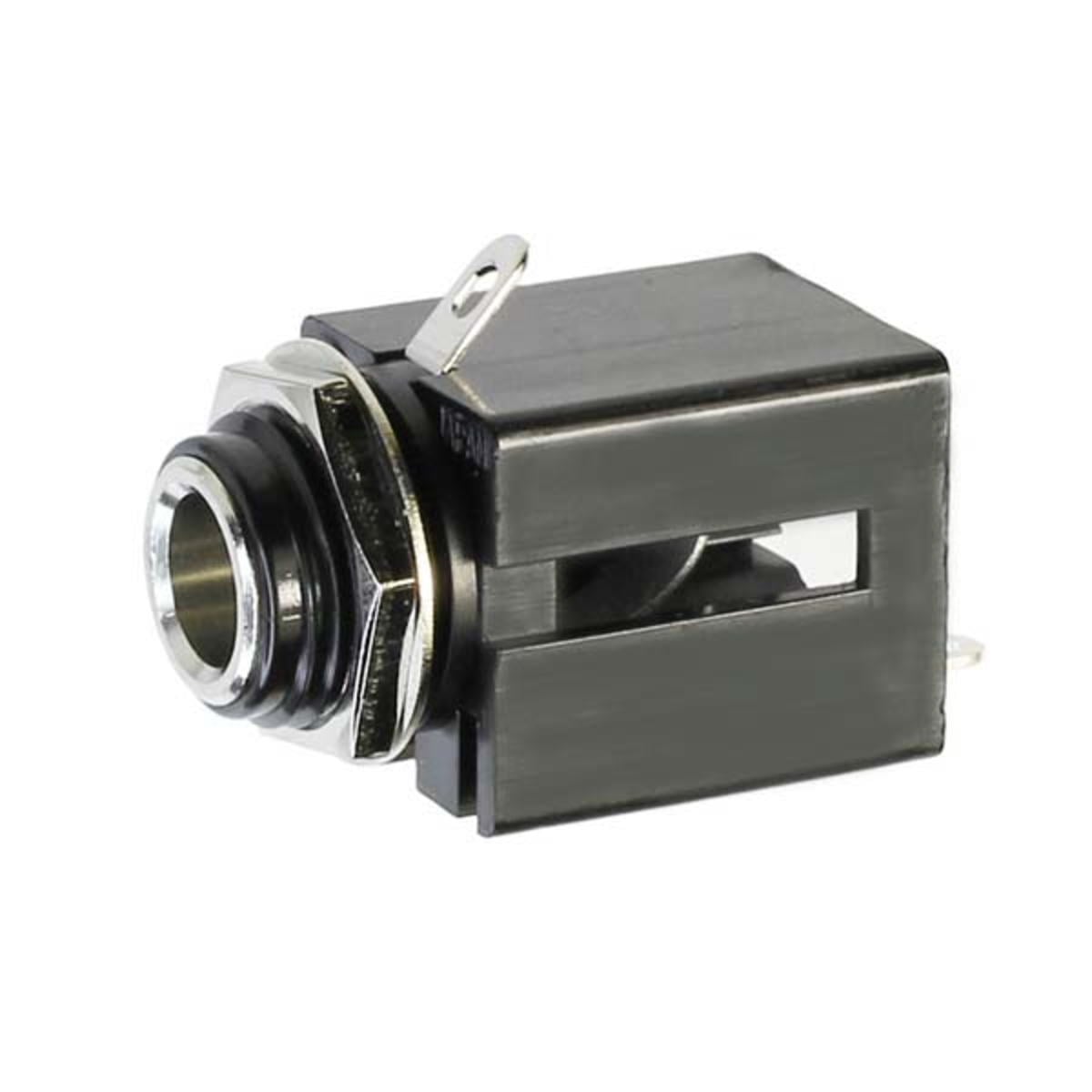

モノラルジャック

Marshall MS-2のギター入力には、6.3mmモノラルジャックが使用されている。モノラルジャックは、秋月電子やマルツといった電子部品を扱うメーカーのウェブサイトから購入できる。モノラルジャック1個の値段は約100円。ただし、送料が別途500円程かかるので、送料を合わせると600円程になる(*購入金額が決められた額以上の場合、送料は無料になる)。

Φ6.3mmモノラルボックスジャック(パネル絶縁タイプ) MJ-185LP マル信無線電機製|電子部品・半導体通販のマルツ
【MJ-185LP】Φ6.3mmモノラルボックスジャック(パネル絶縁タイプ) 100.00円 マル信無線電機製|17:00までのご注文を翌日お届け、3,000円以上購入で送料無料。ケース取り付け型6.3mm径モノラルジャックです。ケースとの絶縁がありますので、GNDループを作りたくない場合にお使いいただけます。●仕様コ...

モノラルジャック1個買うのに600円はなかなか悩ましい。しかも、音が鳴らない原因はもしかするとモノラルジャック以外の可能性もあるので、できればあまりお金をかけたくない。
しばらく考えて、ミニアンプのヘッドホン出力用モノラルジャックを取り外して、ギター入力用モノラルジャックに交換する方法を思いついた。この方法だとモノラルジャックを購入する必要がない。ヘッドホン出力は使用できなくなるが、今までまったく使ったことがないので問題ない。

MS-2の分解

MS-2は、基本的にドライバが一本あれば分解できる。パソコンやスマホに比べれば簡単に分解できる。iFixitにも分解の記事があった。

Marshall MS-2 Electrical Component Replacement
Checking the resistors, capacitors ect. for damaged parts and replacing them.

まず、ミニアンプ前面のノブやボルト類は、ラジオペンチ等を使って取り外しておく。次に、裏側の4本のねじを外すと、ミニアンプの中が見えるようになる。

裏のネジを外す

裏のネジを外す

次に、ギター入力用モノラルコネクタが取り付けられている基板をアンプケースから取り外す。注意点は、基板にはんだ付けされている電源用LEDだけ。モノラルジャックを交換するには、基板にはんだ付けされている電源用LEDの足をはんだを使って外す必要がある。LEDの足は、はんだ吸取線を使用すると簡単にはずれた。

LEDと基板の分離

LEDと基板の分離

はんだ吸取線

はんだ吸取線

モノラルジャックの交換

ギター入力用モノラルジャックの取外し

ギター入力用モノラルジャックは、基板と3点で固定されているので、はんだ吸取線ではんだを吸い取って基板から外す。

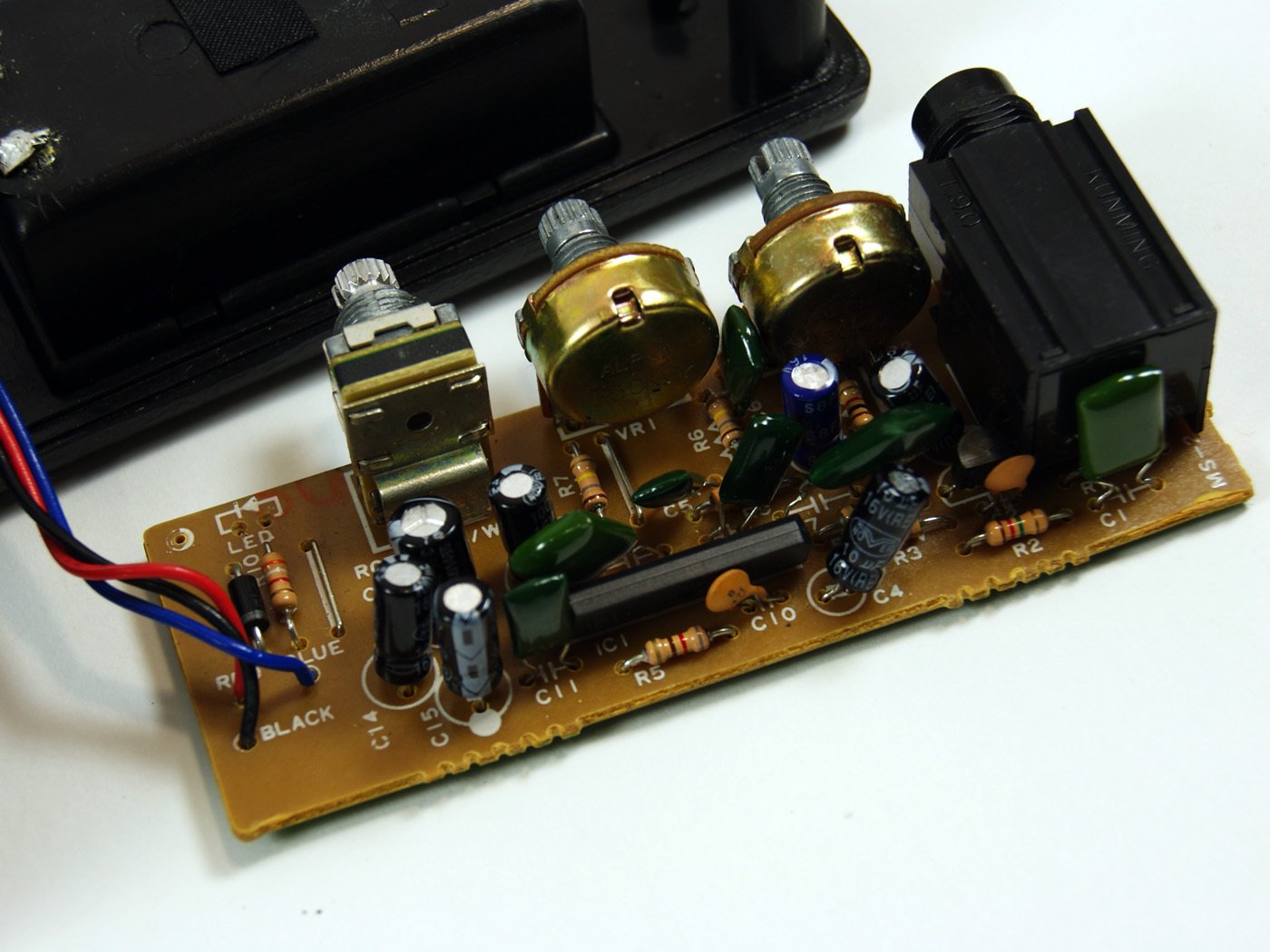

入力モノラルジャック取り外し前

入力モノラルジャック取り外し前

入力モノラルジャックのはんだ3ヶ所

入力モノラルジャックのはんだ3ヶ所

入力モノラルジャックを取り外した基板

入力モノラルジャックを取り外した基板

ヘッドフォン出力用モノラルジャックの取外し

同様に、AC電源供給用の基板に取り付けられているヘッドフォン出力用モノラルジャックも取り外す。出力用モノラルジャックは、スピーカーとヘッドフォンの切り替えスイッチ機能があるので、5点ではんだ付けされている。

ヘッドフォン出力用モノラルジャックの取外し

ヘッドフォン出力用モノラルジャックの取外し

ヘッドフォン出力用モノラルジャックのはんだ箇所

ヘッドフォン出力用モノラルジャックのはんだ箇所

ヘッドフォン出力用モノラルジャックを取り外しただけでは、スピーカーから音が出なくなってしまうので、配線などで基板上の2ヶ所をはんだ付けして接続しておく必要がある。この2ヶ所は、ヘッドフォンが接続されていない時に、モノラルジャックのスイッチで接続されていた箇所になる。

2ヶ所を接続する

2ヶ所を接続する

モノラルジャックの取り付け

取り外したヘッドフォン出力用モノラルジャックを、ギター入力用モノラルジャックとして基板に取り付ける。しかし、実はギター入力用モノラルジャックとヘッドフォン出力用モノラルジャックは形状が同じではない。具体的には、ヘッドフォン出力用モノラルジャックは、部品自体の高さが低い。

2つのモノラルジャック

2つのモノラルジャック

このため、ヘッドフォン出力用モノラルジャックをそのまま基板にはんだ付けしてしまうと、アンプケースのギターシールド挿入穴の位置が合わなくなってしまう。

失敗例

失敗例

ヘッドフォン出力用モノラルジャックは基板に直接はんだ付けできないので、配線で基板と接続することにした。また、ヘッドフォン出力用モノラルジャックには、ヘッドフォンとスピーカーの出力切り替えスイッチの端子があるが、それらは不要なので未使用状態にした。

配線で基板とモノラルジャックを接続

配線で基板とモノラルジャックを接続

電源用LEDは、再度基板に直接はんだ付けするのは大変なので、こちらも配線で基板と接続した。アンプケースの外側からボルトでスイッチやモノラルジャックを固定すると、次のような感じになる。

モノラルジャック交換完了

モノラルジャック交換完了

アンプケースを元に戻す

アンプケースの裏蓋を閉じてネジ止めすれば完成。ヘッドフォンジャック部分は何もない状態になる。

ヘッドフォン端子部分

ヘッドフォン端子部分
